micro:bit MakeCodeブロック・サンプルプログラム集

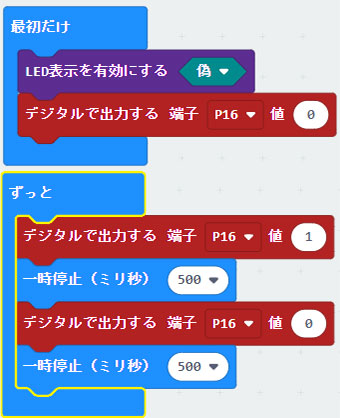

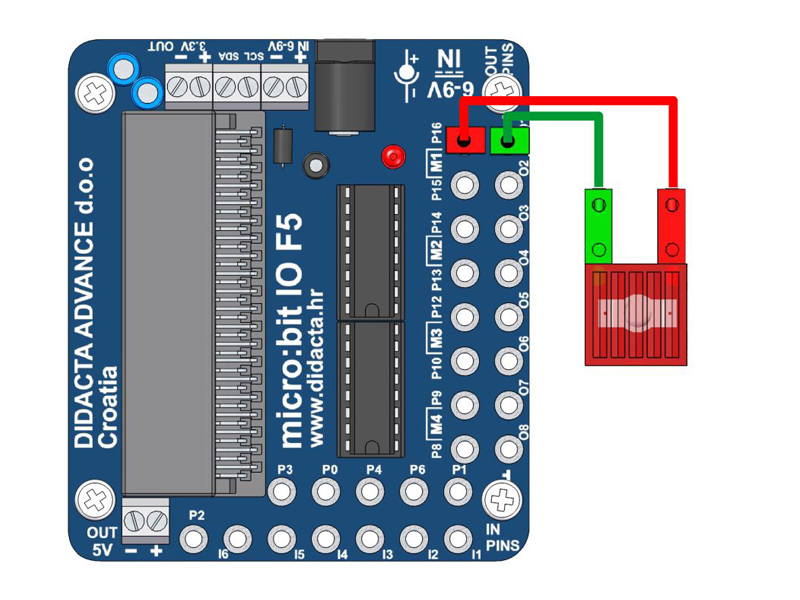

配線：LEDランプをOUT1（P16）に接続します。

動作：LEDランプが点滅します。

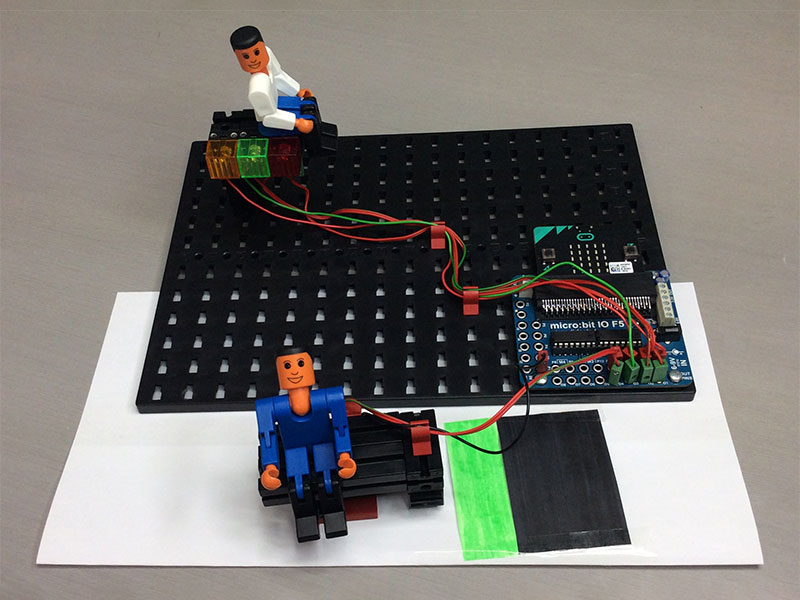

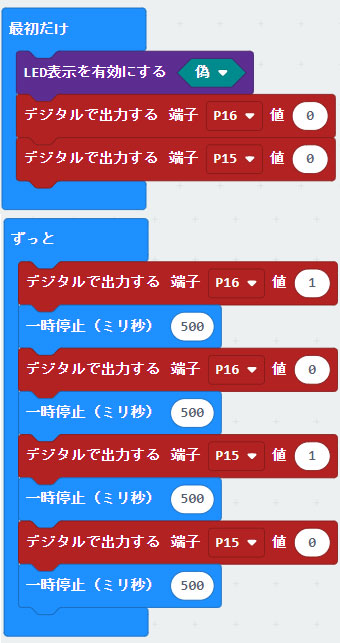

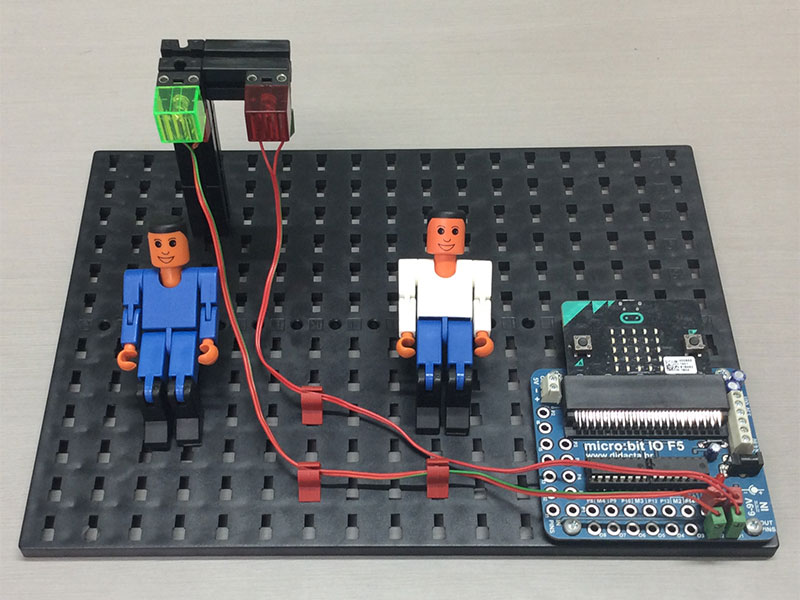

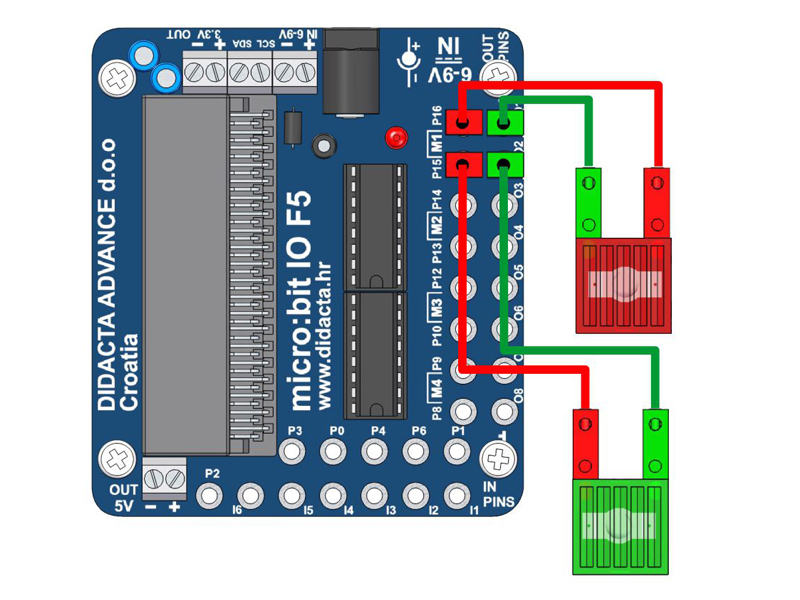

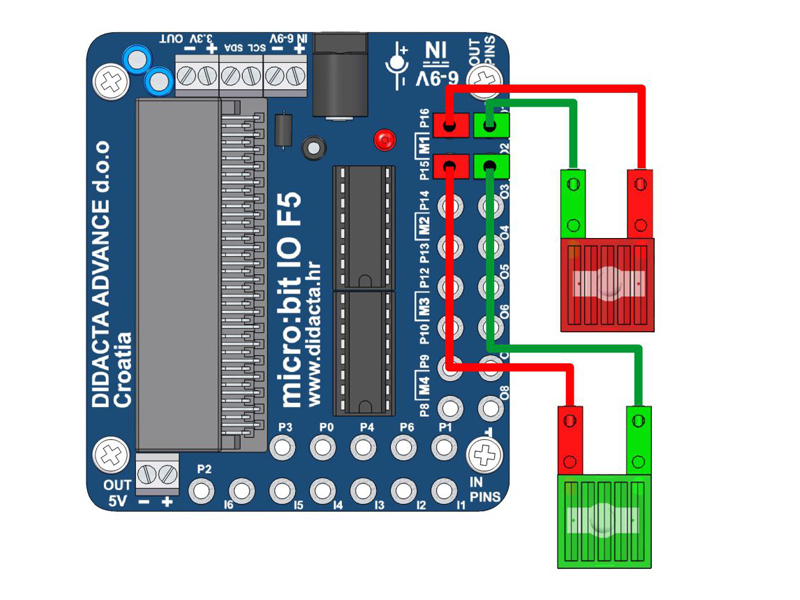

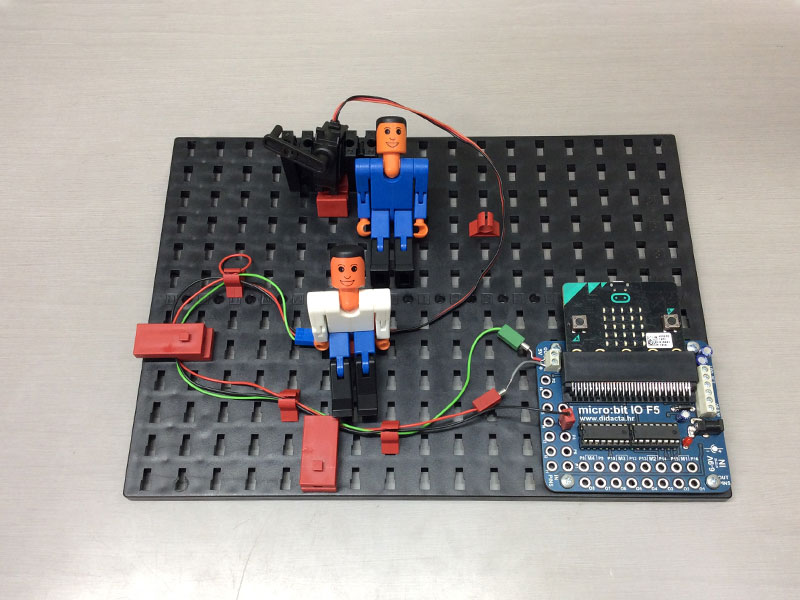

配線：赤LEDランプをOUT1（P16）に接続し、緑LEDランプをOUT2（P15）に接続します。

動作：赤と緑のLEDランプが交互に点滅します。

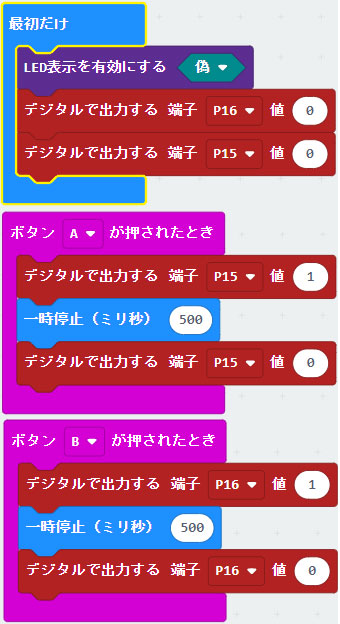

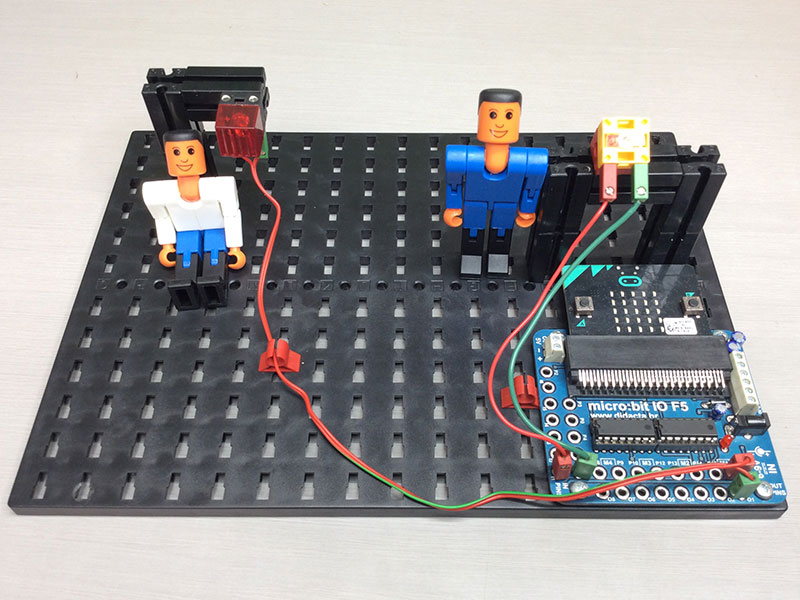

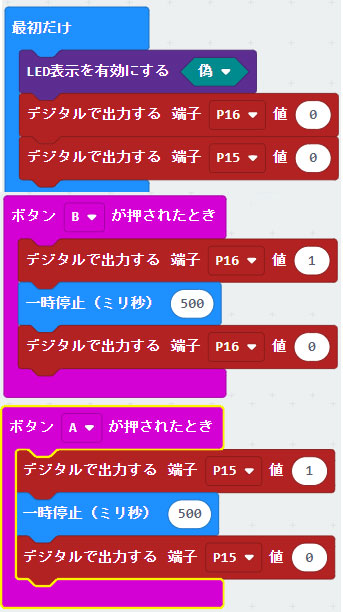

配線：赤LEDランプをOUT1（P16）に接続し、緑LEDランプをOUT2（P15）に接続します。

動作：マイクロビットのAボタンを押すと緑LEDランプ、Bボタンを押すと赤LEDランプが押している間点灯します。

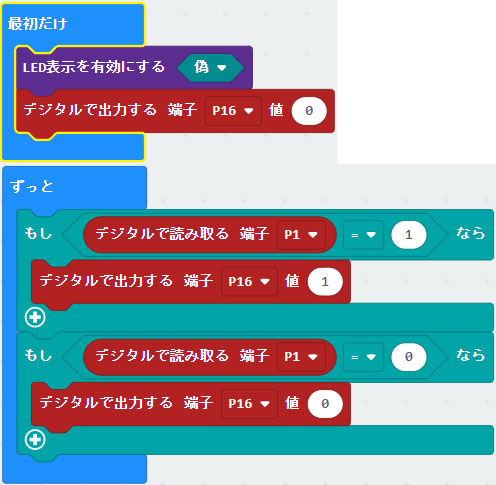

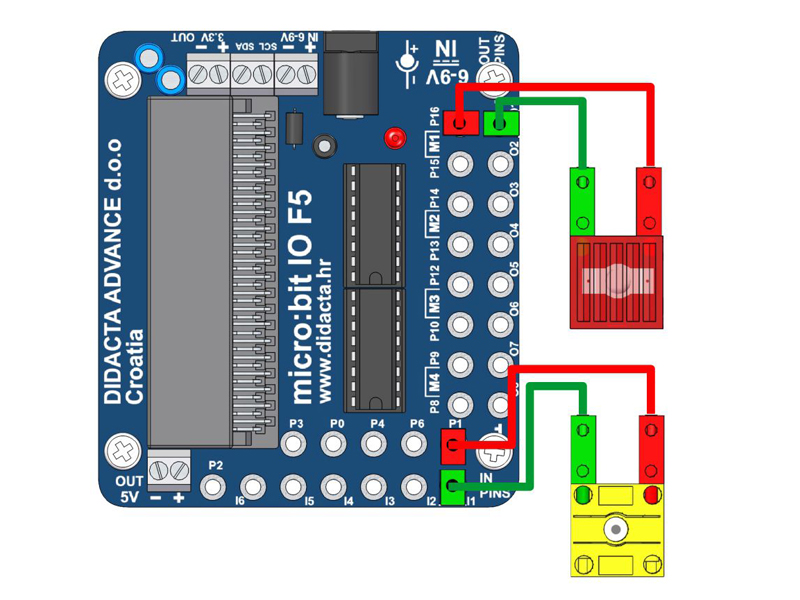

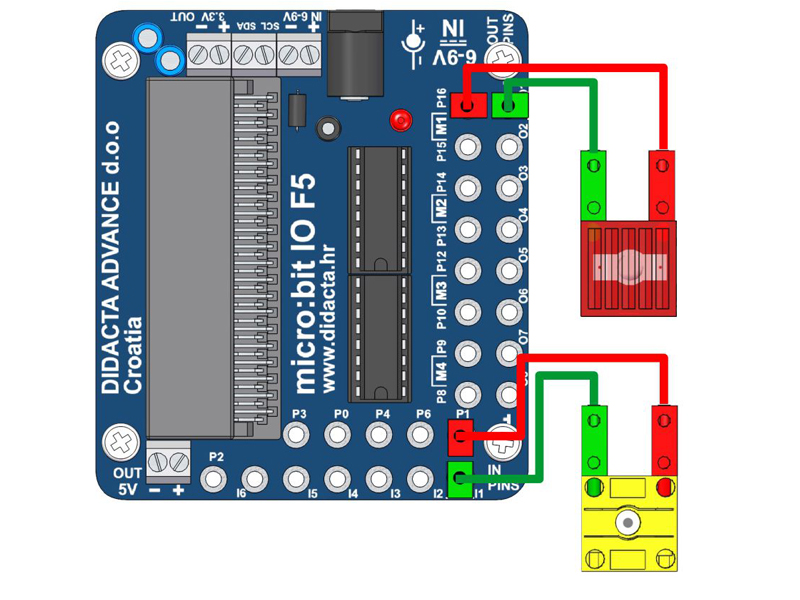

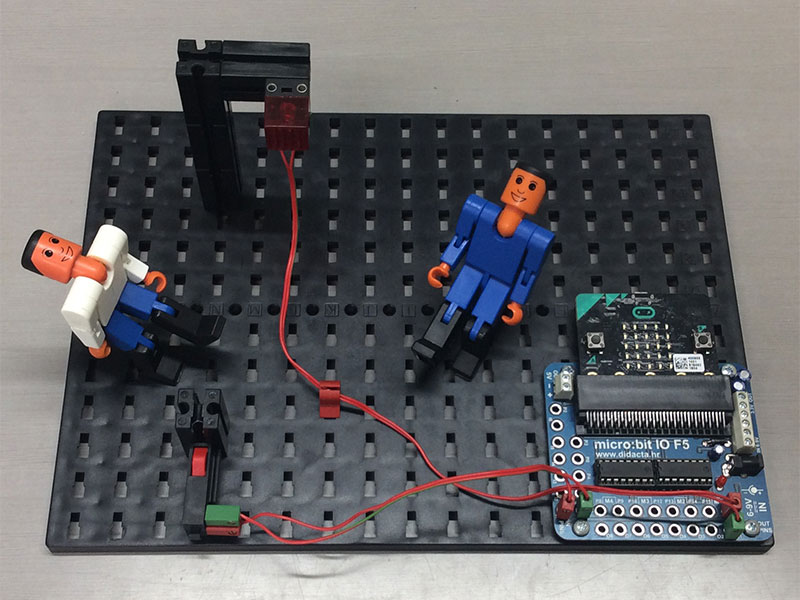

配線：LEDランプをOUT1（P16）に接続し、プッシュボタンをINPUT1（P1）に接続します。

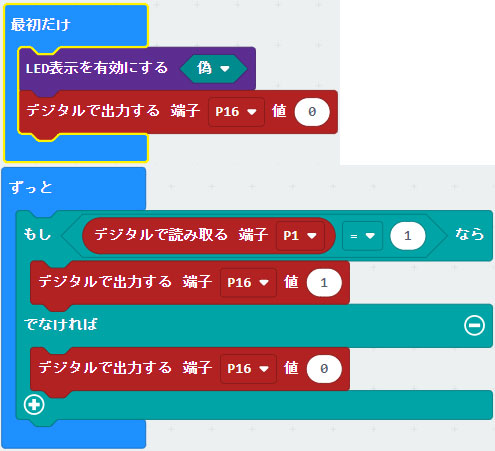

動作：プッシュボタンを押している間LEDランプが点灯します。

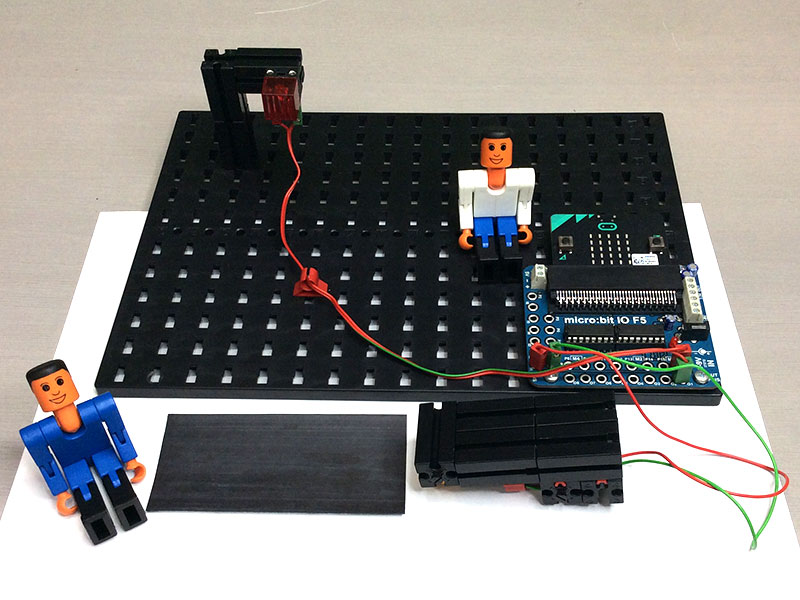

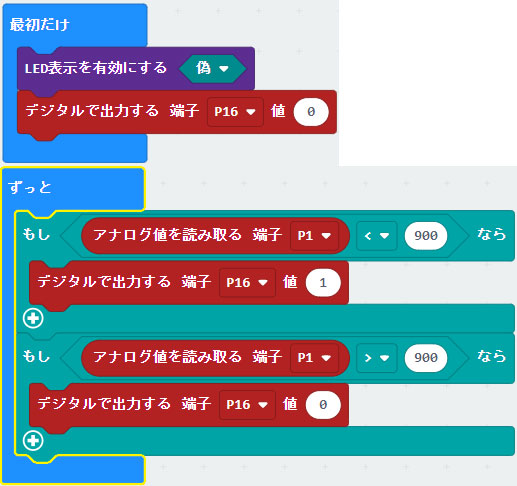

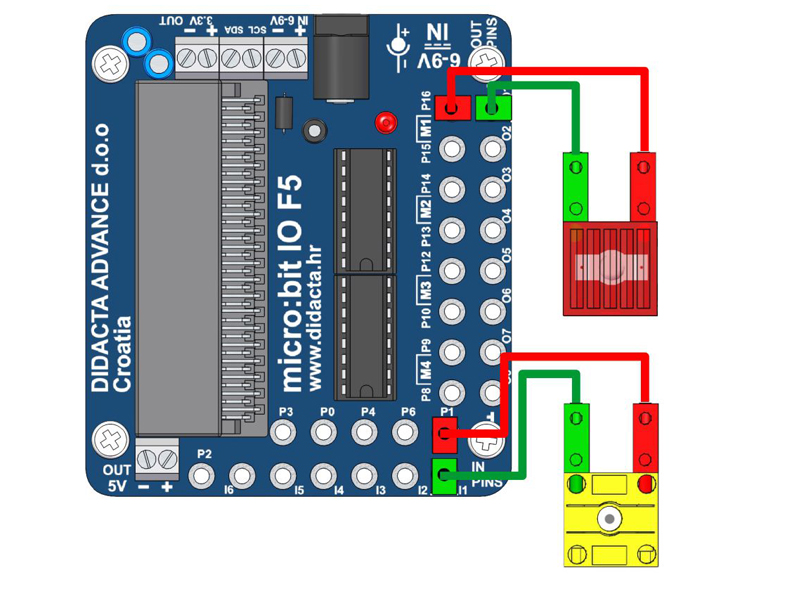

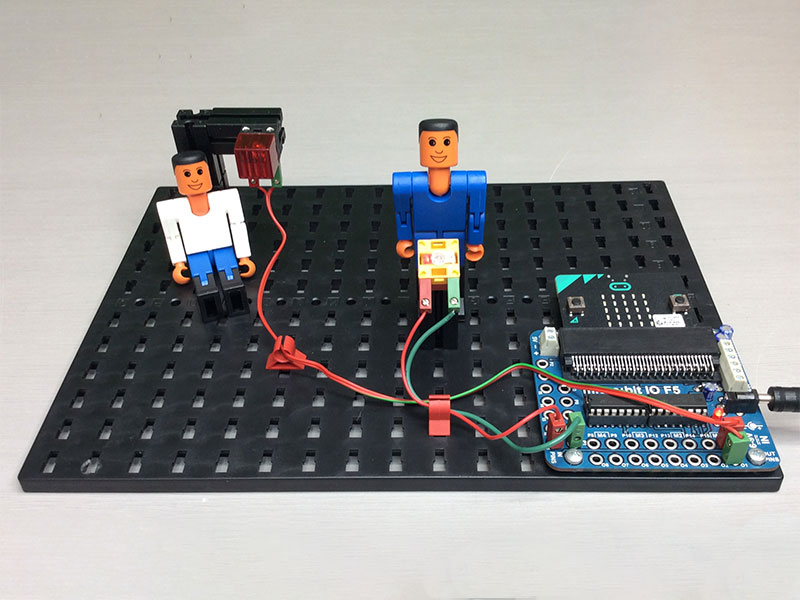

配線：LEDランプをOUT1（P16）に接続し、カラーセンサーをINPUT1（P1）に接続します。

動作：カラーセンサーが明るさを判別して、暗くなるとLEDランプが点灯します。

配線：LEDランプをOUT1（P16）に接続し、カラーセンサーをINPUT1（P1）に接続します。

動作：カラーセンサーが明るさを判別して、暗くなるとLEDランプが点灯します。

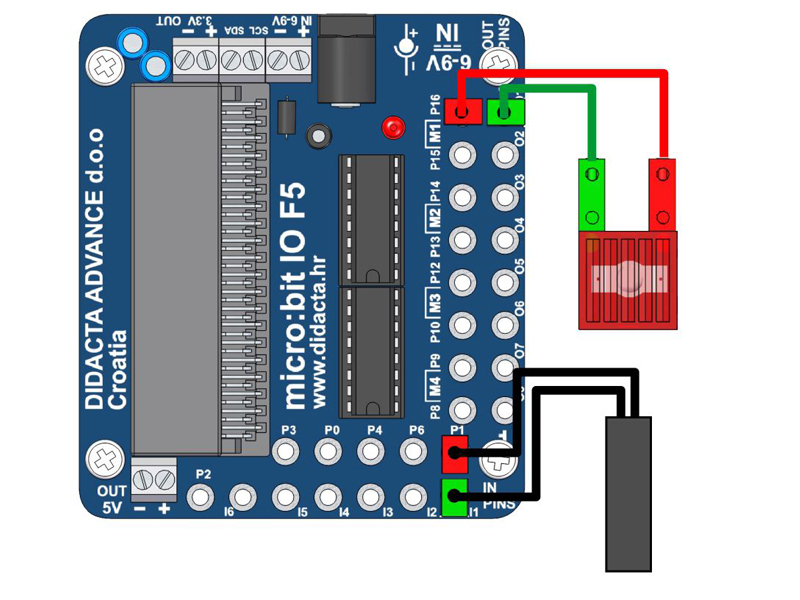

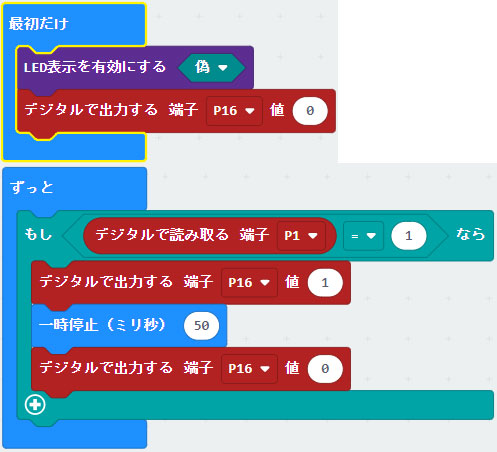

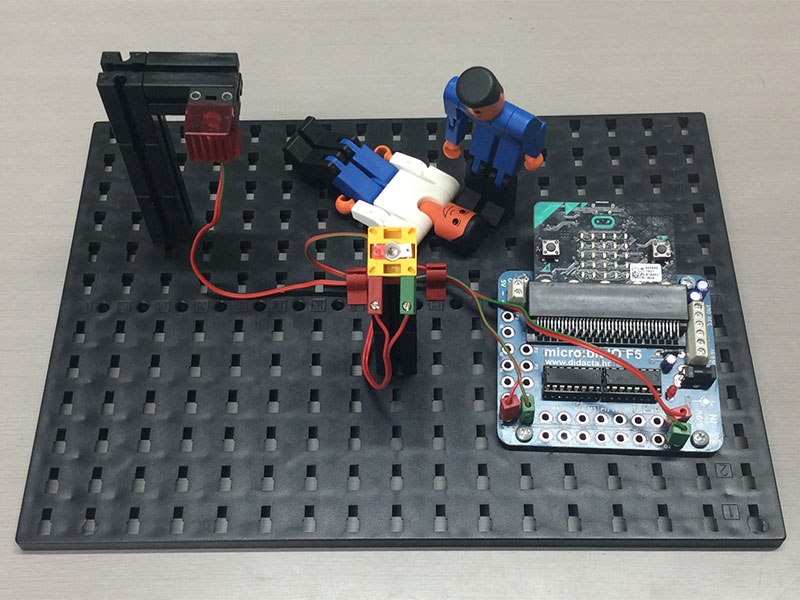

配線：LEDランプをOUT1（P16）に接続し、磁気センサーをINPUT1（P1）に接続します。

動作：磁気センサーが磁力を検知すると、LEDランプが点灯します。

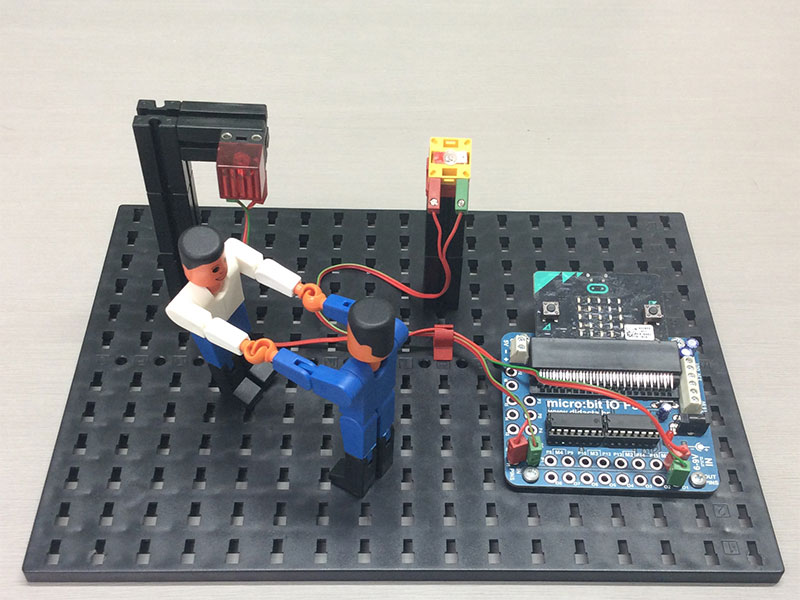

配線：LEDランプをOUT1（P16）に接続し、カラーセンサーをINPUT1（P1）に接続します。

動作：カラーセンサーが明るさを判別して、暗くなるとLEDランプが消灯します。

配線：LEDランプをOUT1（P16）に接続し、カラーセンサーをINPUT1（P1）に接続します。

動作：カラーセンサーが黒いラインを読み取ると、LEDランプが消灯します。

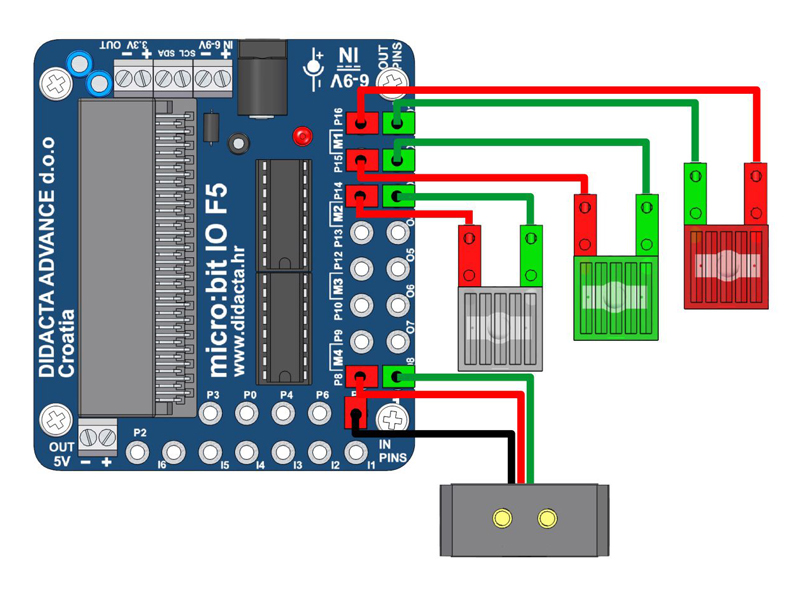

配線：赤LEDランプをOUT1（P16）、緑LEDランプをOUT2（P15）、白LEDランプをOUT3（P14）に接続します。そして、カラーセンサーをINPUT1（P1）に接続します。

動作：カラーセンサーによって読み取られた色の暗明により、各LEDランプが点灯します。

配線：モーターをOUT1（P16）に接続します。

動作：マイクロビットのAボタンを押すと、プロペラは『反時計方向』に回転します。Bボタンを押すと、プロペラは『時計方向』に回転します。プロペラはモーターへの極性が変わることで回転方向が変わります。

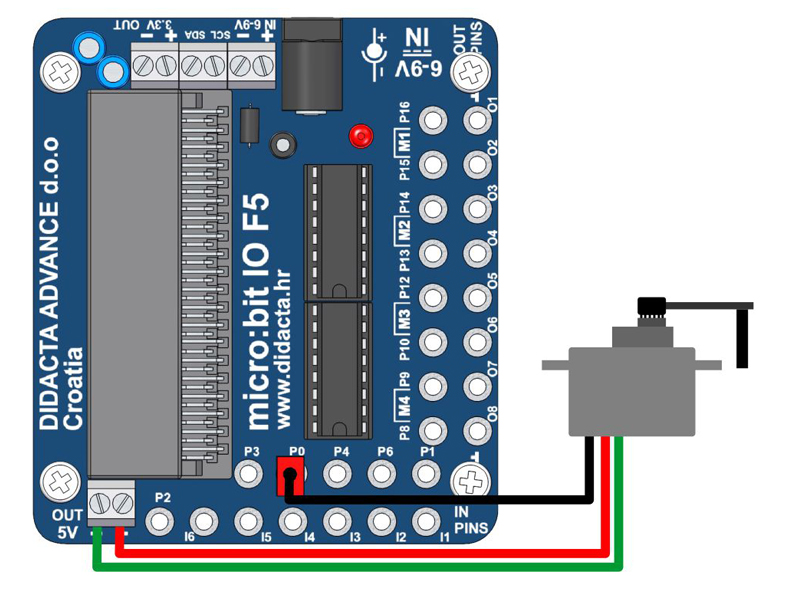

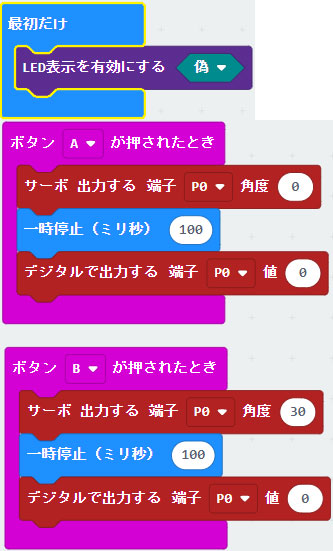

配線：サーボモーターを5V電源に接続し、信号線をP0に接続します。

動作：マイクロビットのAボタンを押すと、サーボモーターは『反時計方向』に回転します。Bボタンを押すと、サーボモーターは『時計方向』に回転します。モーターへの極性が変わることで回転方向が変わります。

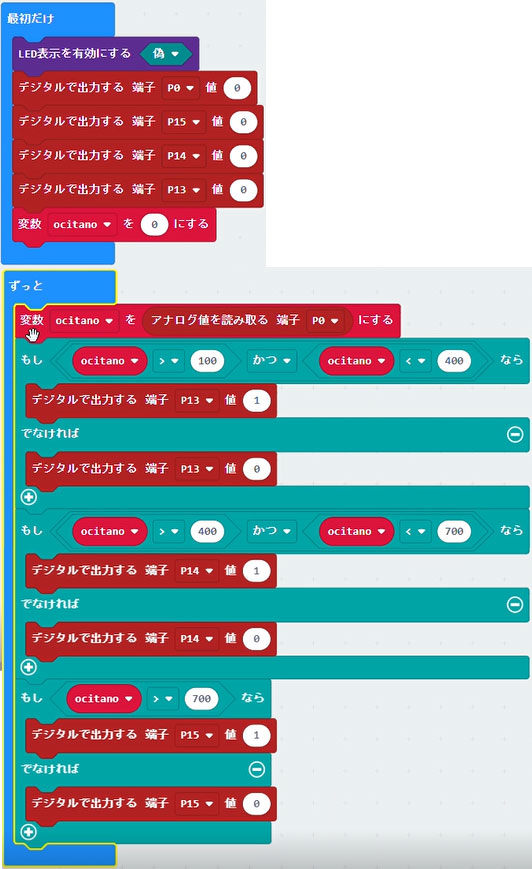

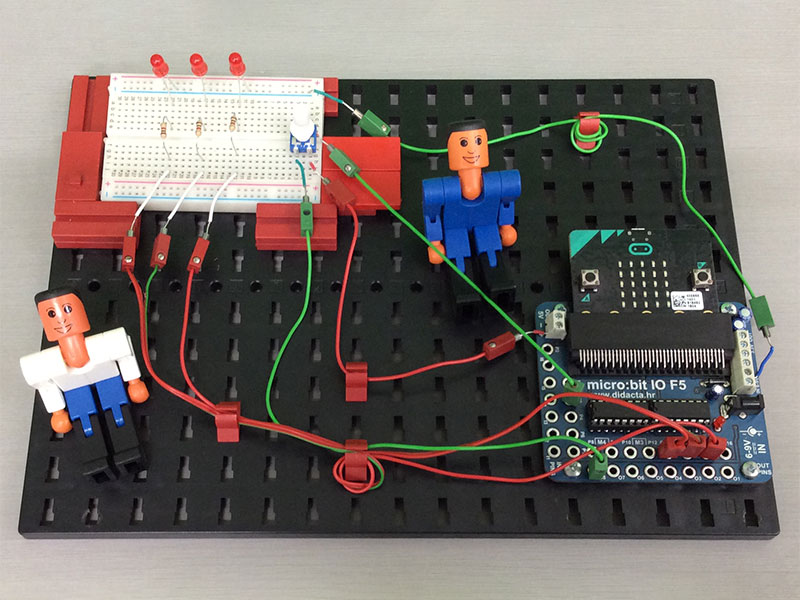

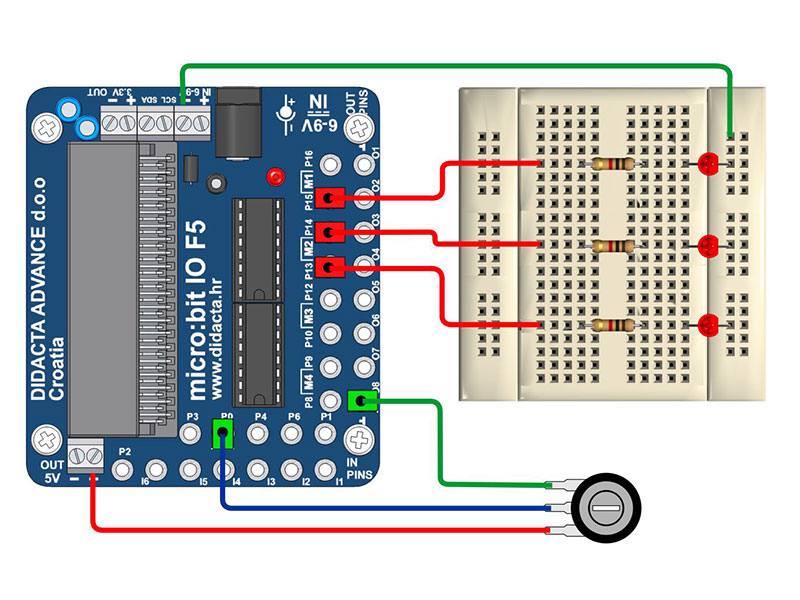

配線：ポテンショメーターをOUT+5V、OUT8、INPUT（P0）に接続します。

動作：ポテンショメーターを回すと入力値によって各LEDランプが点灯します。

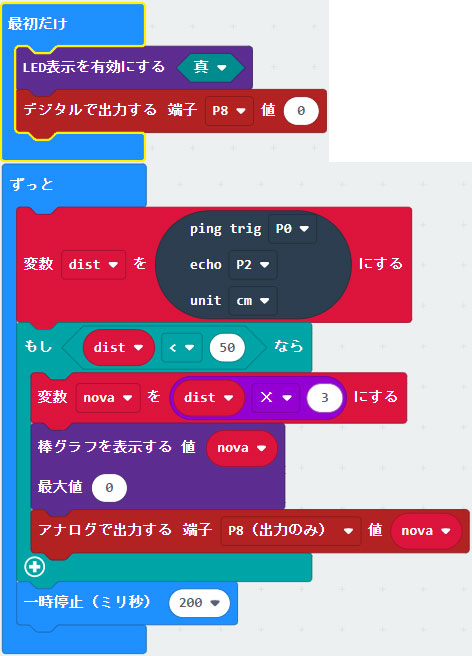

配線：超音波センサーを3.3V電源、P0・P2に接続します。LEDランプをOUT8（P8）に接続します。

動作：超音波センサーが距離を測定して、結果はマイクロビットの画面に棒グラフで表示します。

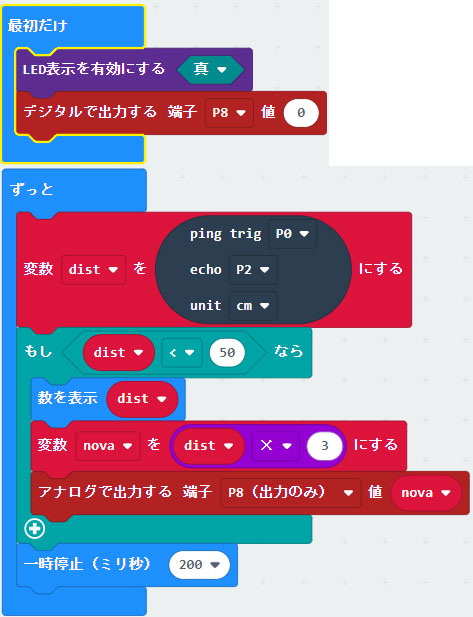

配線：超音波センサーを3.3V電源、P0・P2に接続します。LEDランプをOUT8（P8）に接続します。

動作：超音波センサーが距離を測定して、結果はマイクロビットの画面に値の形式で表示します。

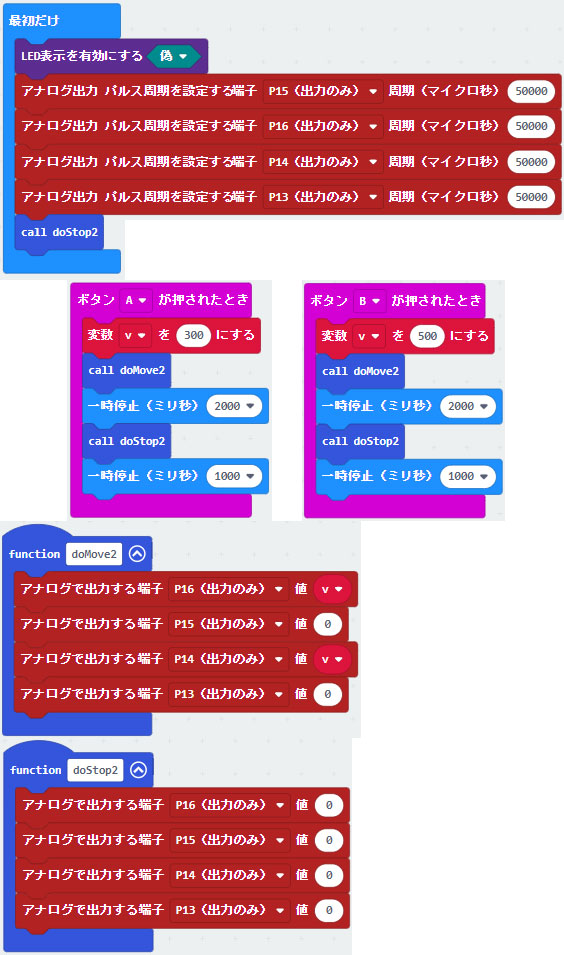

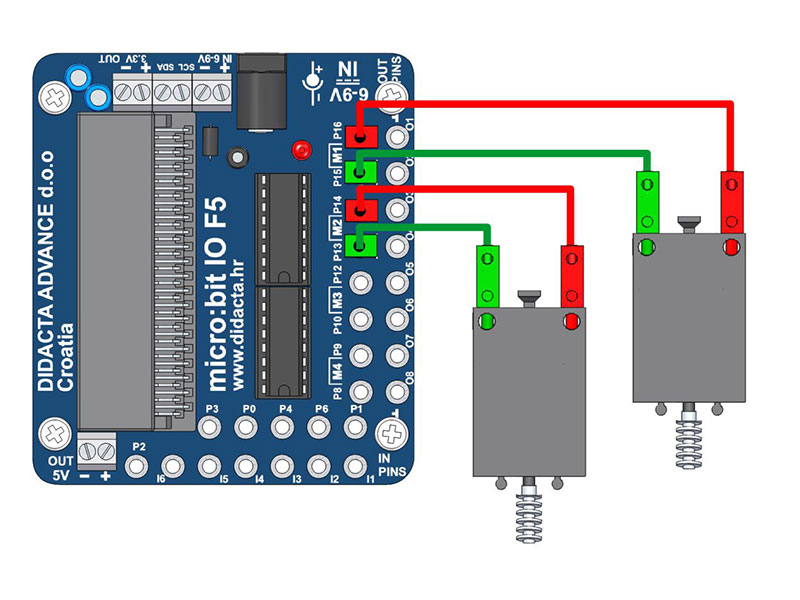

配線：2個のモーターをOUT1（P16）、OUT2（P15）にそれぞれ接続します。

動作：マイクロビットのボタンを押すと、モーターが回転します。AボタンとBボタンでそれぞれスピードが違います。

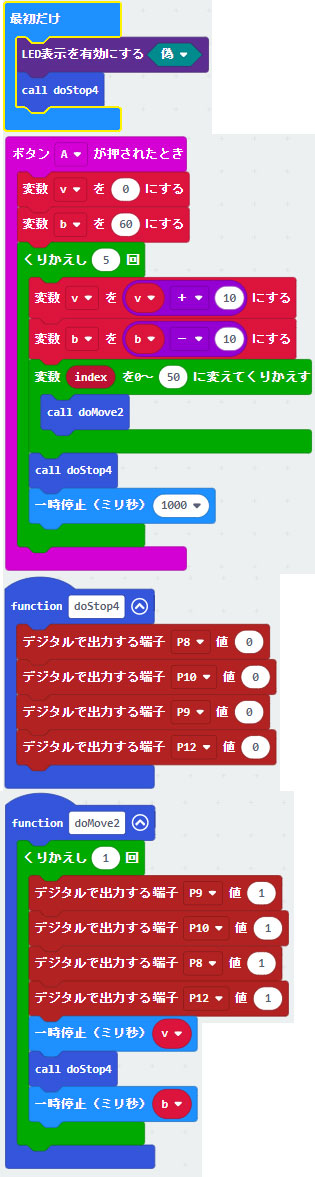

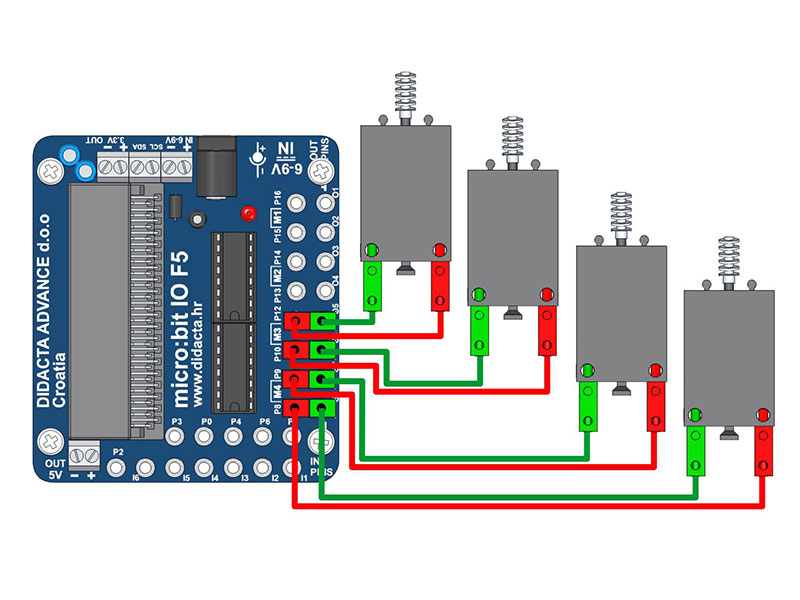

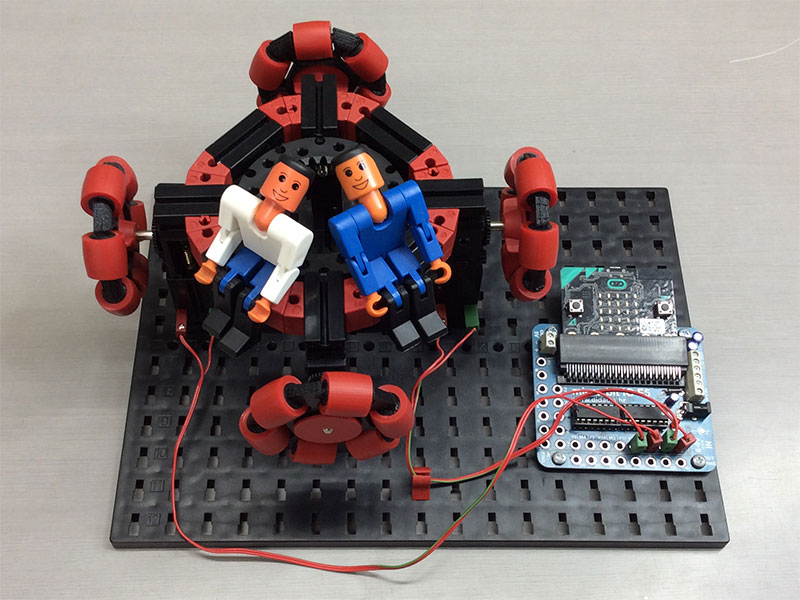

配線：4個のモーターをOUT5（P12）、OUT6（P13）、OUT7（P14）、OUT8（P15）にそれぞれ接続します。

動作：マイクロビットのAボタンを押すと、モーターが断続的に回転します。

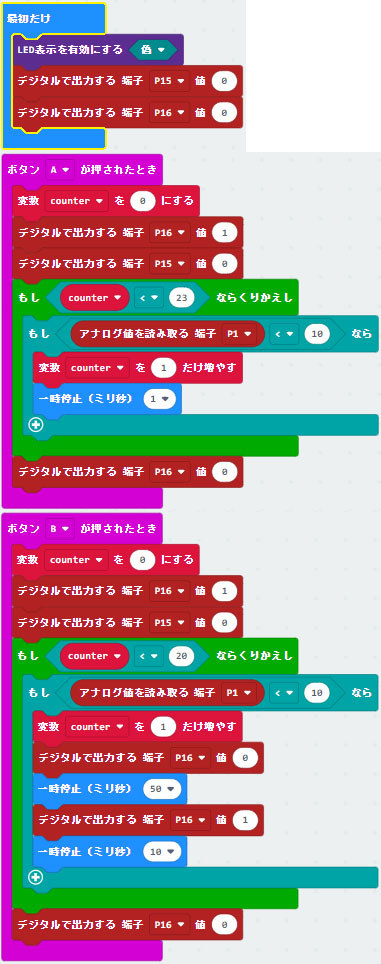

配線：モーターをOUT1（P16）に、カウンタ電源(緑と赤のワイヤー)はOUT5Vに、信号線はP1に接続します。

動作：マイクロビットのAボタンを押すと、エンコーダーモーターは『反時計方向』に一定数回転します。Bボタンを押すと、エンコーダーモーターは『時計方向』に一定数回転します。モーターへの極性が変わることで回転方向が変わります。

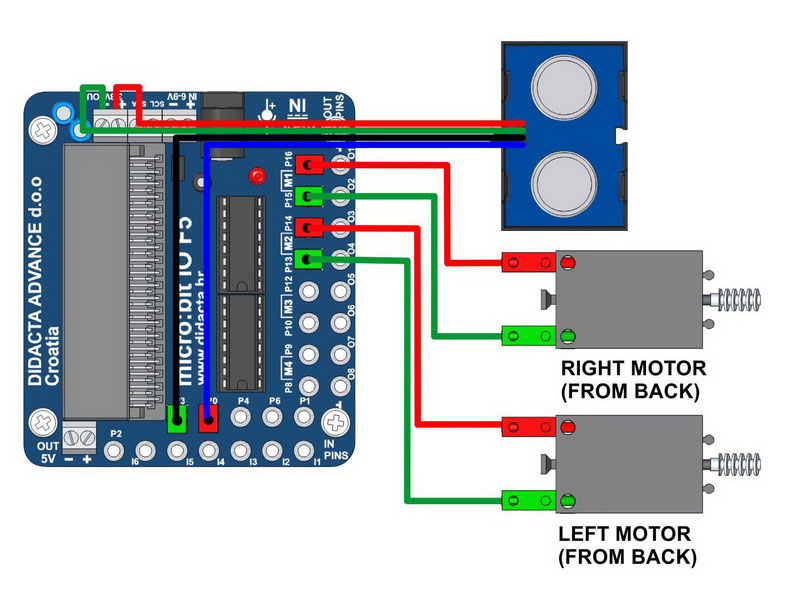

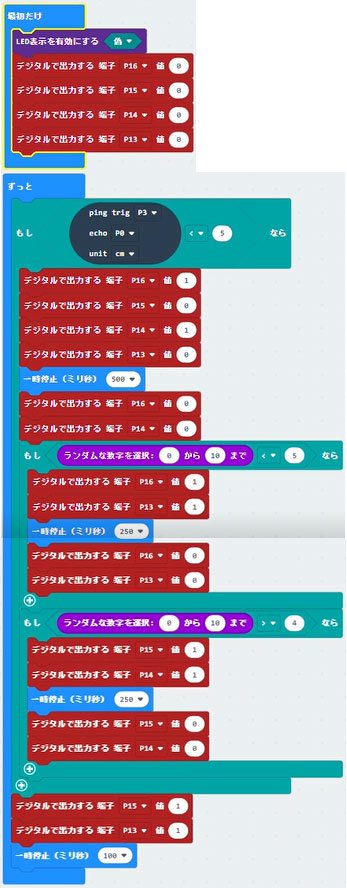

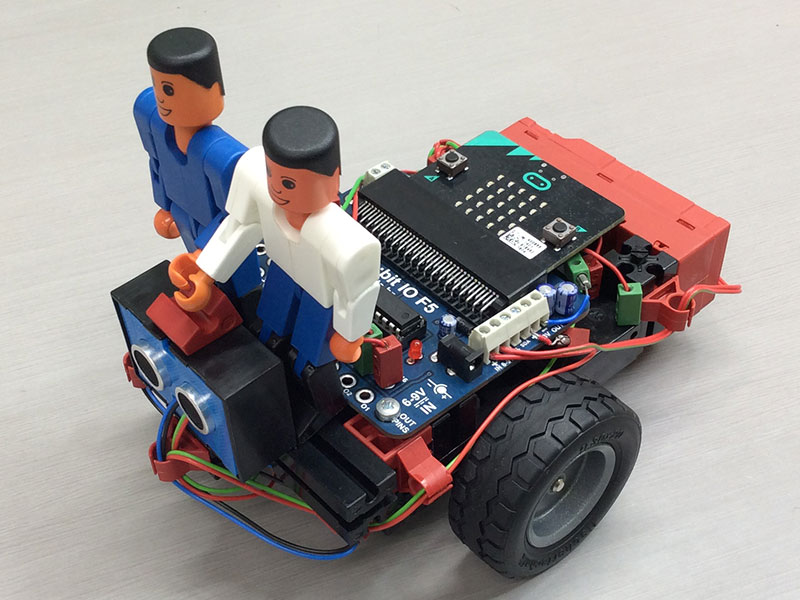

配線：超音波センサーを3.3V電源と、P0・P3に接続します。右側のモーターをOUT M1（P15・P16）に接続し、左側のモーターをOUT M2（P13・P14）に接続します。

動作：超音波センサーが障害物を検知すると自動的に進行方向を変えて障害物を避けます。
