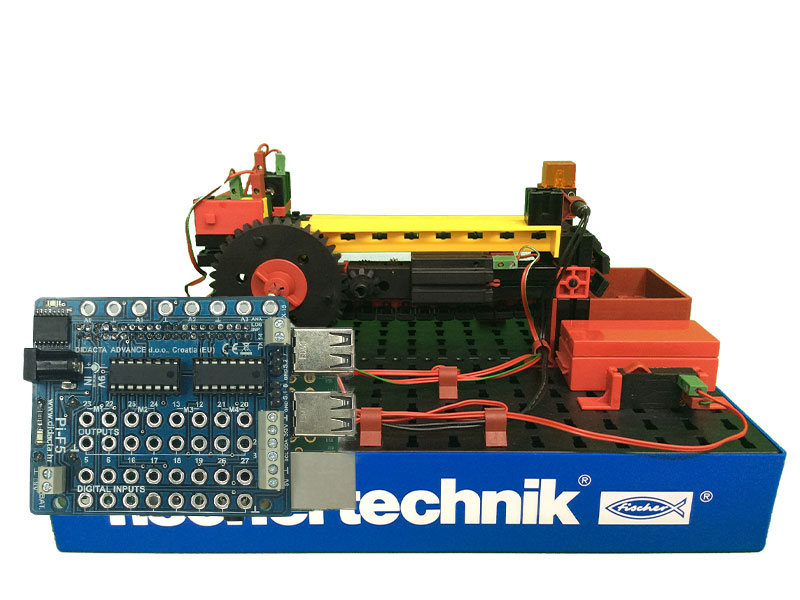

Type:M001 RaspberryPi
教育用途で使われることの多いのコンピューター。ラズパイの愛称で親しまれています。
OSが搭載されており、インターネットへの接続の容易さからIoT分野の活躍も注目されています。
『Pi』 と名にあるように プログラミング言語Pythonとの相性も良いことも特徴です。
|
|---|
|

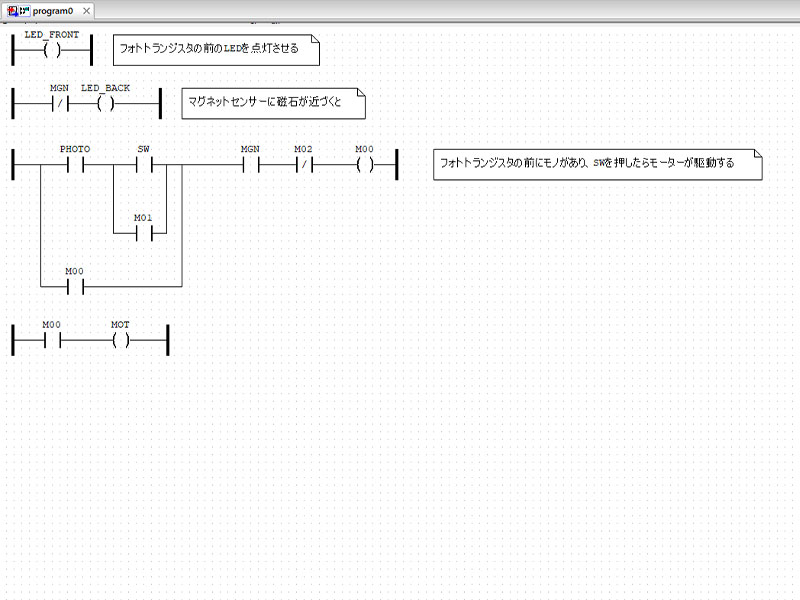

ラズベリーパイではOpenPLCというソフトウェアがあり、ラズベリーパイ上でPLCを体験できます。 |
|

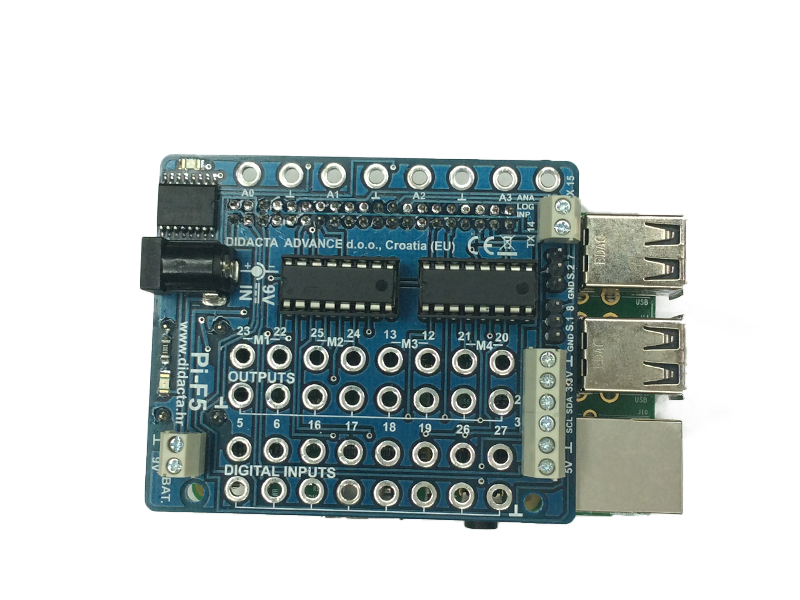

フィッシャーテクニック・エデュケーションでは、をさらに楽しむために直感的に扱いやすい拡張ボードをご用意しています。
RaspberryPiは別途ご用意ください。
RaspberryPi 注意書き
RaspberryPiを用いたOpenPLCには RaspberryPi model3B+ を使用しております。
RaspberryPi4での拡張ボードを使用したOpenPLCでの動作は現在は開発中のため使用できません。
OpenPLC以外の処理はRapsberryPi2,3と同じく動作します。

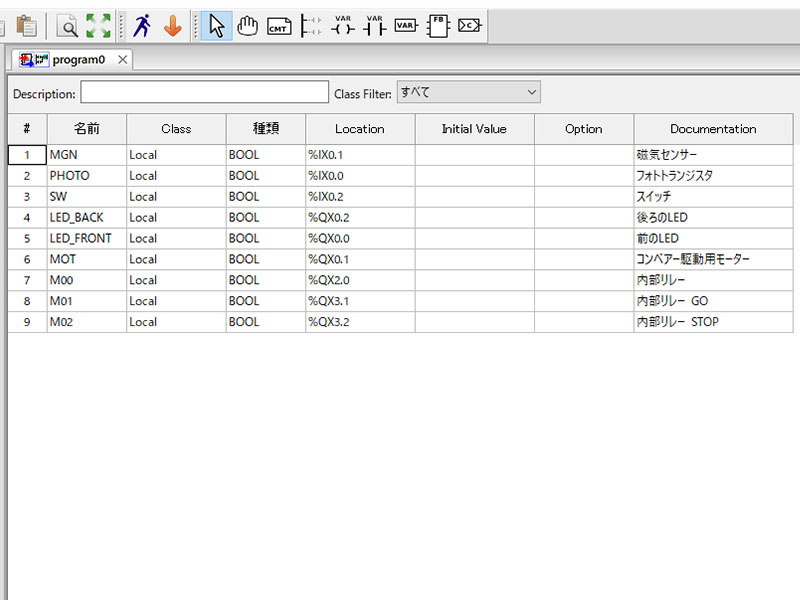

配線（出力）：
LED(RaspberryPi側) --P23
モーター--P22
LED(磁気センサー側)--P25 へ接続する
配線（入力）：
フォトトランジスタ--P5
磁気センサー--P6
スイッチ--P16 へ接続する
|
|
|---|
|
|
|
|
|
|---|
